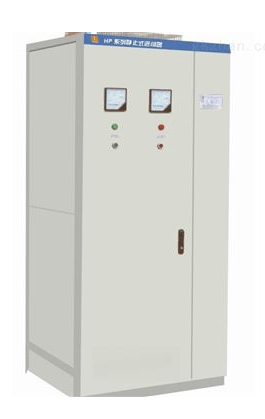

Tosaitheoir Friotaíocht Leachtach
Is trealamh tosaithe giniúna nua iad ZDQ series Full Automatic Liquid Resistor Starters a fhorbraítear chun feabhas a chur ar shaintréithe tosaigh mhótair asioncrónacha tochraiseacha móra agus meánmhéide. Is é an prionsabal atá acu ná go bhfeabhsaítear luach friotaíochta an fhriotóra leachta atá á nascadh i sraith le ciorcad rotor go réidh, ionas nach mbeidh aon tionchar ag tosú réidh.
Tá Guangzhou Haoqing Mechanical And Electrical Equipment Co., Ltd ar cheann de na monaróirí agus soláthraithe na príomhchúiseanna le tosaitheoir friotaíochta leachtach sa tSín. Fáilte chun tosaithe friotaíochta leachtach ard- a dhéantar sa tSín a cheannach ónár mhonarcha. Tá gach táirge saincheaptha le caighdeán ard agus praghas íseal.
Tosaitheoir Friotaíocht Leachtach
Cur Síos 1.General
- Is trealamh tosaithe giniúna nua iad ZDQ series Full Automatic Liquid Resistor Starters a fhorbraítear chun feabhas a chur ar shaintréithe tosaigh mhótair asioncrónacha tochraiseacha móra agus meánmhéide. Is é an prionsabal atá acu ná go bhfeabhsaítear luach friotaíochta an fhriotóra leachta atá á nascadh i sraith le ciorcad rotor go réidh, ionas nach mbeidh aon tionchar ag tosú réidh. Mar gheall ar thoilleadh teirmeach cothrom mór an fhriotóra leachta, tá a n-amanna tosaigh in am aonaid níos mó ná feistí tosaithe de chineál eile, mar reostat íogair minicíochta. Is fearr na saintréithe atá acu ná na tosaitheoirí réostat tumtha ola atá íogair ó thaobh minicíochta. Tá siad éasca i gcothabháil agus oibríonn siad le tréith oibríochta ard. Úsáidtear trealamh tosaigh sraith ZDQ go forleathan i mótair foirceannadh 100kw-6000kw le haghaidh meilte liathróid ag tosú go mór, séidirí aeir, muilte rollta, caidéil uisce agus scoradáin cloiche a úsáidtear in ábhair thógála agus miotalóireacht agus roinnt tionscail eile.
2.Príomhpharaiméadair Theicniúla:
- Sruth tosaigh: Iq Níos lú ná nó cothrom le 1.3Ie
- Casmhóiminte tosaigh: Mq Níos lú ná nó cothrom liomsa
- Amanna tosaithe: 5-10 huaire as a chéile
2.1 Príomhpharaiméadair theicniúla tosaithe i méideanna éagsúla
|
Múnla |
Cumas mótair oiriúnach (kW) |
Am(anna) tosaigh |
Ardú teochta an fhriotóra leachta ( céim ) |
Friotaíocht(Ω)in aghaidh na céime |
|
ZDQ6-0.4 |
90~355 |
15 |
< 5 |
0.1-2 |
|
ZDQ6-0.6 |
380~570 |
15~25 |
< 5 |
0.2-3 |
|
ZDQ6-1 |
570~1250 |
15~25 |
< 8 |
0.4-3 |
|
ZDQ6-2 |
1400~2500 |
20~30 |
< 10 |
0.4-3 |
|
ZDQ6-3 |
2500~3000 |
30~50 |
< 10 |
0.4-3 |
|
ZDQ6-4 |
3000~6000 |
50~80 |
< 15 |
0.3-3 |
2.2 Timpeallacht oibre gnáth tosaithe
Is é an raon teochta comhthimpeallach ná -25 céim go dtí +45 céim agus níl an airde ingearchló níos mó ná 2000 méadar.
Níl an taiseachas coibhneasta níos mó ná 90 faoin gcéad. Níl aon chontúirtí pléascach, seoltaí agus deannaigh creimneach tromchúiseach sa mheán.
Níl aon chreathadh tionchair soiléir sa láithreán suiteála.
2.3 Foinse leictreach tosaithe (gan foinse leictreach taobh stator san áireamh)
Córas sreanga ceithre-trí phas: AC 380V/220V 50Hz 20A
3. Toisí Amharc Seachtrach agus Suiteáil
Toisí suiteála:
|
Múnla |
Toisí seachtracha tagartha (mm) |
Toisí suiteála |
||||
|
A |
B |
C |
E |
F |
Φd |
|
|
ZDQ6-0.2 |
660 |
860 |
2000 |
360 |
740 |
12 |
|
ZDQ6-0.4, ZDQ6-0.4K |
800 |
860 |
2000 |
500 |
740 |
12 |
|
ZDQ6-0.6, ZDQ6-0.6K |
800 |
860 |
2000 |
500 |
740 |
12 |
|
ZDQ6-1 |
1000 |
960 |
2000 |
700 |
740 |
14 |
|
ZDQ6-2 |
1000 |
960 |
2000 |
900 |
740 |
14 |
|
ZDQ6-3 |
1400 |
1260 |
2000 |
1100 |
740 |
14 |
|
ZDQ6-4 |
1600 |
1260 |
2000 |
1100 |
740 |
14 |
4.Iompar agus Ardaithe
4.1 Déanfar tionchar a sheachaint le linn iompair agus ardaitheoir, ionas nach ndéanfar damáiste don chomh-aireachta leacht leictreach agus an leacht a sceitheadh.
4.2 Ba chóir go mbeadh claonadh go líne ingearach níos lú ná 30 céim le linn ardaitheoir.
5. Riachtanais Suiteáil Tosaithe
5.1 Moltar gur chóir comh-aireachta tosaigh leachtach a shuiteáil ar an mbonn stroighne áit ar féidir é a dhraenáil.
5.2 Ba chóir an comhlacht comh-aireachta a shuiteáil chomh ingearach agus is féidir ar eitleán cothrománach.
5.3 Ba chóir an comhlacht comh-aireachta a shuiteáil díreach os cionn an chainéil cábla atá feistithe le bonn iarann cainéil de réir a thoisí seachtracha
5.4 Tá cábla an rotor mótair ceangailte leis an pláta tosaigh ar an taobh chúl tar éis rith trí phíopa.
6. Modh Coigeartaithe
6.1 Cinntí an fhriotóra tosaigh
An luach friotaíochta ROba cheart gach céim den fhriotóir atá ceangailte i sraith le ciorcad an rótar mótair a chinneadh de réir na foirmle seo a leanas:
cá
U2e: voltas ciorcad oscailte an rótair
I2e: Reatha rátáilte an rótair
I1e: Reatha rátáilte an stator
I1: Sruth reatha an stator
K: Tairiseach (laistigh den raon 1.1 go 1.3)
6.2 Friotóir leachtach a ullmhú
Clibeanna Te: tosaithe friotaíocht leachtach, monaróirí tosaithe friotaíochta leachtacha tSín, soláthraithe, monarcha
